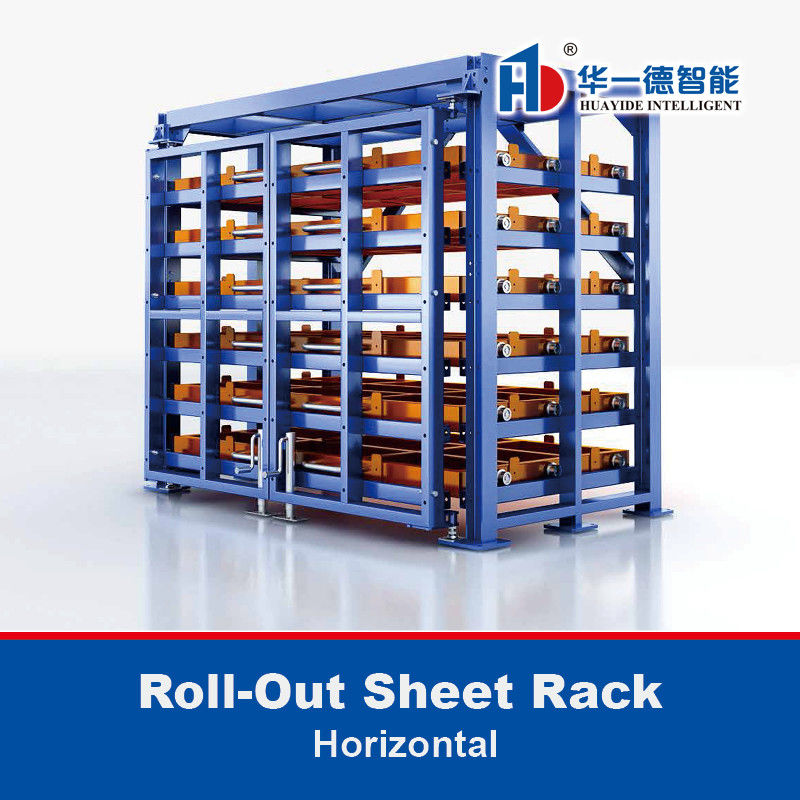

รากโครงสร้างโลหะแบบม้วนออก งานหนัก คู่มือแผ่นโลหะแนวราบ รากเก็บโลหะ การใช้งานอุตสาหกรรม

ชั้นวางแผ่นม้วน

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

โซลูชันที่ปรับแต่งได้
นำเสนอโซลูชันที่ปรับแต่งได้ตามความต้องการของผู้ใช้จริง เพื่อตอบสนองความต้องการในการจัดเก็บในสถานการณ์ที่แตกต่างกัน

จัดส่งรวดเร็ว
โรงงานที่ดำเนินการเองของเราดำเนินการจัดส่งโครงการให้เสร็จสิ้นอย่างรวดเร็ว ตั้งแต่การออกแบบ การผลิต ไปจนถึงบริการติดตั้งแบบครบวงจร

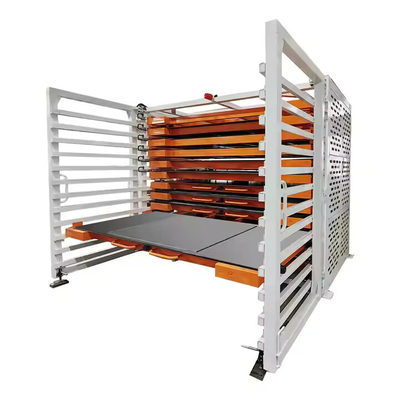

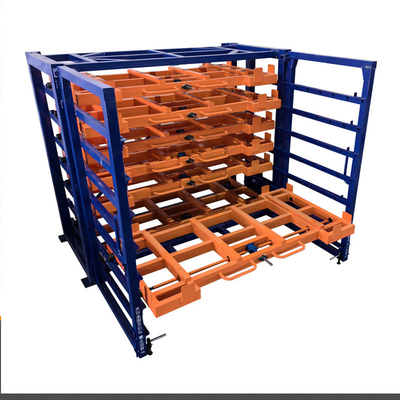

ชั้นวางแผ่นแบบลิ้นชักใช้สำหรับจัดเก็บแผ่นโลหะ เช่น แผ่นเหล็ก แผ่นอลูมิเนียม แผ่นสแตนเลส หรือแผ่นอโลหะ เช่น แผ่นไม้และแผ่นพลาสติก นิยมใช้ในอุตสาหกรรมการผลิตและการแปรรูปการก่อสร้าง
ใช้ชั้นวางแผ่นแบบลิ้นชักเพื่อหลีกเลี่ยงการเสียรูปและการม้วนงอของแผ่น ทำให้การจัดเก็บไร้กังวล เข้าถึงแผ่นที่มีข้อมูลจำเพาะและขนาดต่างกันที่ชั้นล่างได้สะดวก ทำให้การจัดเก็บสะดวกยิ่งขึ้น

ลิ้นชักหลายชั้นจัดเรียงอย่างเป็นระเบียบ:จำนวนลิ้นชักขึ้นอยู่กับความต้องการส่วนบุคคลของคุณและจัดเก็บเป็นหมวดหมู่เพื่อความสะดวกในการนับสินค้าคงคลัง
การออกแบบประตูเปิด-ปิด:ด้วยความสามารถในการรับน้ำหนักที่แข็งแกร่งและความมั่นคงที่ดี คุณสามารถใช้พื้นที่โถงทั้งหมดเพื่อจัดเก็บแผ่นจำนวนมากในพื้นที่แคบ
การเข้าถึงด้วยถ้วยดูดเครน:สะดวกสำหรับการใช้งานเครน ปรับแต่งให้เหมาะกับสภาพแวดล้อมที่สะอาด และสามารถดำเนินการได้ 360 องศา เพื่อประหยัดเวลาและค่าใช้จ่ายด้านแรงงาน

ตัวรองรับตำแหน่ง

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

ตัวรองรับตำแหน่งที่ปลายด้านหน้าของประตูใช้งานง่ายและสะดวก และสามารถปรับให้เข้ากับสภาพแวดล้อมพื้นจัดเก็บต่างๆ ได้ ด้านล่างของตัวรองรับตำแหน่งที่ปลายด้านหน้าของประตูได้รับการออกแบบมาเป็นพิเศษเพื่อเพิ่มพื้นที่รองรับ ลดแรงกดกับพื้น และลดความเสียหายต่อพื้นคลังสินค้า

ตลับลูกปืนแบรนด์

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

ใช้ตลับลูกปืนแบรนด์หลายตัว โดยมีตลับลูกปืนแบรนด์สามตัวที่แต่ละด้าน ไม่เพียงแต่รับประกันการใช้งานที่ราบรื่นและไม่ติดขัด แต่ยังช่วยลดแรงกดบนราง ทำให้โครงสร้างมีความปลอดภัยทางวิทยาศาสตร์มากขึ้น

ระบบส่งกำลัง:ติดตั้งล้อนำทางที่ทั้งสองด้านของลิ้นชัก ซึ่งแบ่งออกเป็นล้อขับเคลื่อนและล้อตาม ขึ้นอยู่กับโหมดการขับเคลื่อนที่แตกต่างกัน ปลายด้านขับเคลื่อนจะขับเคลื่อนด้วยตัวลด เกียร์ทด และโซ่เฟือง และส่งไปยังล้อนำทางผ่านแกนส่งกำลัง ล้อนำทางวิ่งบนรางเพื่อเคลื่อนย้ายวัสดุจากพื้นที่เก็บสินค้าไปยังด้านนอกของชั้นวาง สามารถดำเนินการจัดเก็บและเรียกคืนในแนวตั้งได้โดยใช้เครื่องมือ เช่น เครน

บานพับประตูสแตนเลสแบบแอคทีฟ

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

บานพับประตูทำจากวัสดุสแตนเลส หล่ออย่างประณีต และปลอดภัยและเชื่อถือได้ในการใช้งาน บานพับประตูแบบเคลื่อนย้ายได้ไม่เพียงแต่มีค่าบำรุงรักษาต่ำ แต่ยังยืดอายุการใช้งานของผลิตภัณฑ์อีกด้วย มุมเปิดของบานพับแกนประตูแบบเคลื่อนย้ายได้สามารถปรับได้ และมุมเปิดจะถูกล็อคเพื่อป้องกันการเอียงและลดอันตรายด้านความปลอดภัยระหว่างการใช้งาน

ความสามารถในการจัดเก็บสูงสุดต่อชั้นคือ 5 ตัน
และต้องการแรงเฉือนเพียง 5-10N เท่านั้น

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

นำเสนอโซลูชันคลังสินค้าที่ครอบคลุมยิ่งขึ้น

การจัดเก็บแบบสามมิติ:

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

2) การจัดเก็บแบบสามมิติสามารถเพิ่มประสิทธิภาพการใช้ความสูงของพื้นที่ได้อย่างสูงสุด ปรับปรุงประสิทธิภาพการจัดเก็บได้อย่างมาก ลดพื้นที่จัดเก็บ และลดต้นทุนการจัดเก็บได้อย่างมาก
3) ชั้นวางแผ่นแบบลิ้นชักแก้ปัญหาการวางพื้นแบบเก่าด้วยโครงสร้างหลายชั้น จึงแก้ปัญหาประสิทธิภาพการจัดเก็บและต้นทุนการจัดเก็บ
การจัดการด้วยภาพ:
1) การจัดการด้วยภาพหมายถึงวัตถุที่จะจัดการจะแสดงในลักษณะที่ชัดเจน

2) ปัจจุบัน บริษัทส่วนใหญ่ไม่สามารถจำแนกและระบุวัสดุได้อย่างชัดเจนและจัดการได้อย่างอิสระเนื่องจากสภาพการจัดเก็บและลักษณะของวัสดุ ปัญหาต่างๆ เช่น การวางซ้อนวัสดุหลายชั้นและการปิดบังและสึกหรอของฉลากทำให้การระบุทำได้ยาก และยากต่อการเรียกคืนอย่างรวดเร็วและมีประสิทธิภาพ ส่งผลให้ประสิทธิภาพการเรียกคืนต่ำ ใช้เวลานาน และมีผู้คนจำนวนมากขึ้นที่เกี่ยวข้องกับการดำเนินงานด้านการจัดการวัสดุ ส่งผลให้ประสิทธิภาพ เวลา และตัวชี้วัดต้นทุนต่ำ
3) ชั้นวางแผ่นแบบลิ้นชักจะถูกจัดเก็บอย่างอิสระผ่านช่องแบ่งหลายช่อง ช่องทั้งหมดสามารถจัดเก็บและเรียกคืนได้อย่างอิสระ และช่องแบ่งอิสระจะมีป้ายกำกับอิสระ สิ่งนี้ช่วยเพิ่มประสิทธิภาพการเรียกคืนได้อย่างมาก ลดเวลาในการจัดเก็บและเรียกคืนวัสดุ และลดการป้อนข้อมูลของบุคลากร บรรลุความเร็ว ความแม่นยำ และความประหยัดอย่างแท้จริง

การจัดเก็บและเข้าถึงแบบอิสระตามชั้น:
1) การจัดเก็บและเข้าถึงแบบอิสระตามชั้นหมายถึงการจำแนกและจัดเก็บวัสดุที่มีข้อมูลจำเพาะและรุ่นต่างกันอย่างอิสระ เพื่อให้สามารถหยิบได้ง่าย ในการใช้งานจริงในคลังสินค้าของเรา วัสดุที่มีข้อมูลจำเพาะต่างกันจะถูกจัดเก็บอย่างไม่เป็นระเบียบ ทำให้การหยิบทำได้ยาก การใช้ชั้นวางแบบตู้แบบดั้งเดิม ทำให้ยากต่อการเข้าถึงวัสดุที่อยู่ด้านล่าง

2) ชั้นวางแผ่นแบบลิ้นชักมีช่องเก็บสินค้าอิสระหลายชั้น ซึ่งสามารถจำแนกและจัดเก็บวัสดุที่มีข้อมูลจำเพาะต่างกันเป็นหน่วยอิสระ สามารถดำเนินการจัดเก็บและเข้าถึงแผ่นได้อย่างอิสระ ปรับปรุงประสิทธิภาพการหมุนเวียนของคลังสินค้า และทำให้การหยิบสะดวก
รางประตูพับ:
ชั้นวางแผ่นแบบลิ้นชักพับรางด้านนอกและซ่อนไว้ที่ด้านข้างของชั้นวางแผ่น ประตูรางจำเป็นต้องเปิดเมื่อจัดเก็บและเข้าถึงเท่านั้น เมื่อเทียบกับรางประตูแบบตายตัว สถานีงานจัดเก็บและเข้าถึงต้องการทางเดินหกเมตร ซึ่งช่วยประหยัดพื้นที่จัดเก็บได้อย่างมาก

ช่องทางการทำงานที่แคบเป็นพิเศษ:เมื่อวางแผนคลังสินค้า จำเป็นต้องเว้นช่องทางระหว่างชั้นวางเพื่อการจัดเก็บและเรียกคืนสินค้า การใช้ชั้นวางแผ่นแบบลิ้นชักสามารถดำเนินการในแนวตั้งได้ โดยไม่ต้องใช้รถยกและประหยัดช่องทางการทำงานของรถยก 4-6 เมตร

ล้อข้างเดียวแบบ T พร้อมโครงสร้างเอียง

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

1) โครงสร้างโดยรวมของชั้นวางแผ่นแบบลิ้นชักใช้การวิเคราะห์ไฟไนต์เอลิเมนต์ และส่วนประกอบเฉพาะส่วนจะได้รับการวิเคราะห์โครงสร้างและการคำนวณทางกล การออกแบบแรงเฉือนของการดึงออกระหว่างการใช้งานจะง่ายขึ้นและสมเหตุสมผลยิ่งขึ้น

2) ใช้ล้อข้างเดียวแบบ T ที่มีโครงสร้างเอียง เพื่อให้มั่นใจในความปลอดภัยของลิ้นชักในขณะที่มีฟังก์ชันนำทาง ทำให้ลิ้นชักทำงานได้อย่างราบรื่นและปลอดภัย
ปลอดภัยและมั่นคง:
1) ประตูรางแต่ละบานมีอุปกรณ์จำกัดมุม 2 ชุด ซึ่งสามารถกำหนดมุมเปิดประตูเมื่อเปิดประตูได้ เพื่อให้แน่ใจว่ารางหลักและรางประตูตรง และรับประกันความปลอดภัยของลิ้นชักหลังจากดึงออก

2) มีแผ่นจำกัดนิรภัยแปดแผ่นขนาด 8 มม. ขึ้นไปติดตั้งอยู่รอบลิ้นชัก (2 ด้าน) เพื่อให้แน่ใจว่าแผ่นจะไม่เลื่อนออกจากลิ้นชักได้ง่าย

3) ใช้วิธีการยึดมุมเพื่อสร้างโครงสร้างสามเหลี่ยมที่มั่นคง เพื่อให้มั่นใจในความมั่นคงของโครงสร้างกรอบประตูลิ้นชัก ด้วยความแข็งแรงที่สูงขึ้นและความมั่นคงที่ดีขึ้น
4) เพิ่มแผงด้านข้างหนา 6 แผ่นขนาด 16 มม. ที่โครงด้านบน เพื่อเพิ่มความแข็งแรงในการเชื่อมต่อและความมั่นคงของโครงด้านบนลิ้นชักและโครงด้านข้างเสา
ทนทาน:
1) การออกแบบโครงสร้างแกนประตูใหม่ใช้วัสดุสแตนเลสและตลับลูกปืนกันสะเทือน โครงสร้างแกนประตูที่ประกอบขึ้นสามารถปรับขึ้นลง ซ้ายขวาได้ การออกแบบใหม่ปลอดภัยและทนทานกว่า

2) ผงอีพอกซีเรซินลายส้มถูกพ่นด้วยไฟฟ้าสถิต และการปรับระดับและการบ่มด้วยอุณหภูมิสูง ใช้การป้องกันที่ดีกว่าการพ่นสีแบบธรรมดาและการพ่นพลาสติก และพื้นผิวจะสวยงามยิ่งขึ้นหลังจากผงลายส้มบ่มตัว

3) ส่วนรางที่สึกหรอง่ายได้รับการบำบัดด้วยเทคโนโลยีการชุบสังกะสี พื้นผิวไม่เสียหายง่ายหลังจากการใช้งานเป็นเวลานานและทนทานกว่า รางชุบสังกะสีมีความสวยงามแบบอุตสาหกรรมมากขึ้น
ค่าบำรุงรักษาต่ำ:
เมื่อวางแผนการจัดเก็บ จำเป็นต้องเว้นช่องทางระหว่างชั้นวางเพื่อการจัดเก็บและเรียกคืนสินค้า การใช้ชั้นวางแผ่นแบบลิ้นชักช่วยให้สามารถจัดเก็บและเรียกคืนในแนวตั้งได้ โดยไม่ต้องใช้รถยกและประหยัดช่องทางการทำงานของรถยก 4-6 เมตร

ชั้นวางแผ่นม้วน · ชั้นวางของหนัก · ผลิตในประเทศจีน

ผลิตภัณฑ์สนับสนุน

ชั้นวางแกะแผ่น:

วัตถุดิบของชั้นวางได้รับการปรับแต่งจากกลุ่มเหล็กขนาดใหญ่ของจีนซึ่งเป็นเหล็กกล้าคาร์บอนคุณภาพสูง ทนทานและแข็งแรง เพื่อรับประกันคุณภาพของผลิตภัณฑ์ตั้งแต่ต้นทาง

หลังจากแกะบรรจุภัณฑ์ภายนอกออกแล้ว สามารถยกได้โดยตรงด้วยระบบดูดสุญญากาศหรืออุปกรณ์ยกแผ่น การยกด้วยระบบดูดสุญญากาศสำหรับแผ่น:
การยกด้วยระบบดูดสุญญากาศสำหรับแผ่น:
ใช้สำหรับการยกแผ่นเพื่อแก้ปัญหาแผ่นมีน้ำหนักมากเกินไปและมีขนาดใหญ่เกินไปที่จะยกได้อย่างราบรื่น
การยกด้วยระบบดูดสุญญากาศสามารถดำเนินการเพื่อทำการยกได้อย่างรวดเร็วโดยการดูดซับวัสดุผ่านถ้วยดูดสุญญากาศ
มีฟังก์ชันรักษาแรงดันไฟฟ้าดับในตัวเพื่อให้การยกปลอดภัยยิ่งขึ้น
อุปกรณ์ยกแผ่น:
ใช้สำหรับการยกแผ่นเพื่อแก้ปัญหาแผ่นงอและเลื่อนระหว่างการยก และไม่สามารถยกเป็นชุดได้

การใช้อุปกรณ์ยกแผ่นสามารถยกแผ่นได้อย่างราบรื่นและดำเนินการยกได้อย่างรวดเร็ว
ในขณะเดียวกันก็ทำให้การยกปลอดภัยยิ่งขึ้น
รถขนย้ายแผ่น:
ใช้สำหรับการขนย้ายแผ่นระยะไกล เพื่อแก้ปัญหาความปลอดภัยของการขนย้ายระยะไกลที่ต้องใช้เครนและรถเครนยก
ในขณะเดียวกัน รถขนย้ายโปรไฟล์สามารถใช้เป็นอุปกรณ์จัดเก็บข้างสายการผลิตเพื่ออำนวยความสะดวกในการจัดเก็บแผ่นชั่วคราวระหว่างการแปรรูป
วัสดุบนชั้นวางขนย้ายอยู่ในสถานะที่ยกขึ้น ซึ่งสามารถลดความเข้มข้นของแรงงานของบุคลากรที่หยิบวัสดุจากพื้นได้
ชั้นวางแผ่นม้วน · ชั้นวางของหนัก · ผลิตในประเทศจีน

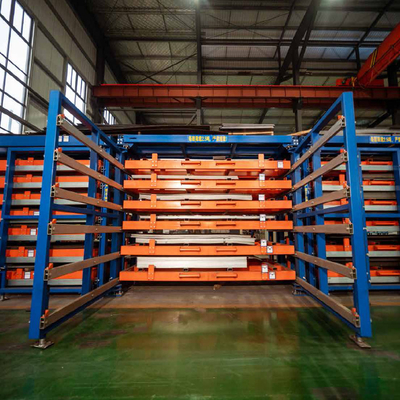

กรณีศึกษา
