พัดลมอุตสาหกรรมขนาดใหญ่ พัดลม HVLS

พัดลมอุตสาหกรรมขนาดใหญ่

พัดลมประหยัดพลังงาน AIoT (AI+IoT) ขนาดใหญ่

พัดลม HVLS (ปริมาณลมสูง-ความเร็วต่ำ)

——

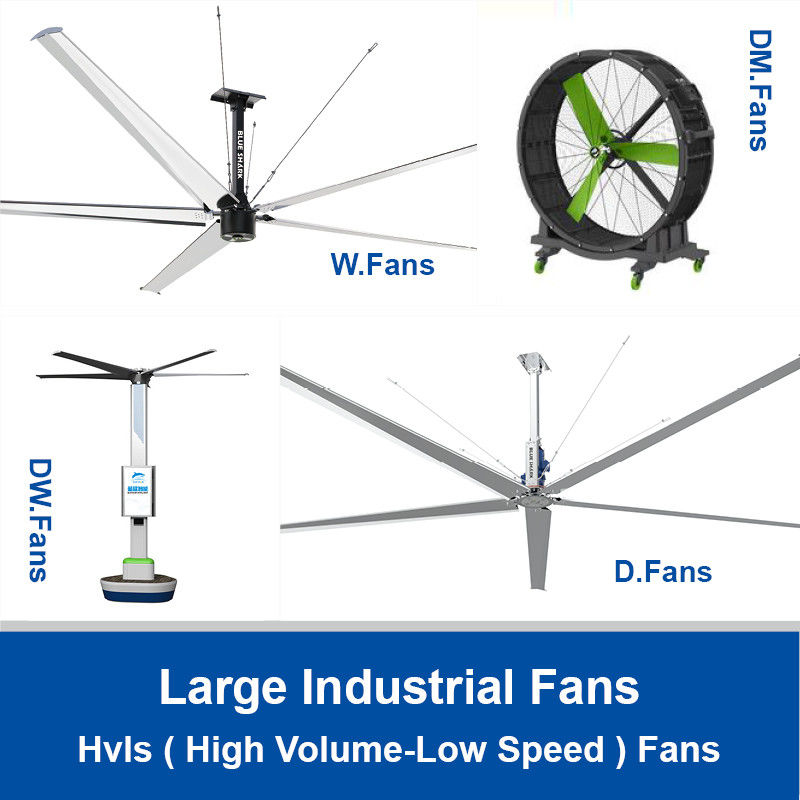

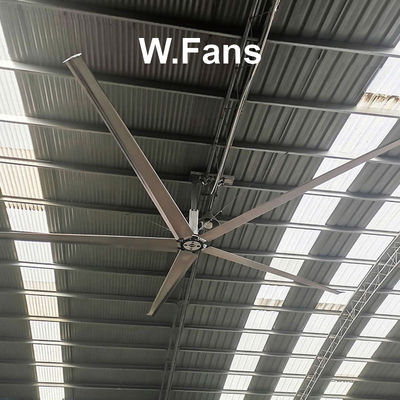

ซีรีส์ W.fans

พัดลมอุตสาหกรรมขนาดใหญ่ซีรีส์ W.FANS เป็นพัดลมอุตสาหกรรมขนาดใหญ่พิเศษประหยัดพลังงาน HVLS ที่พัฒนาขึ้นใหม่โดยอิสระตามหลักการ PMSM (Permanent Magnet Synchronous)

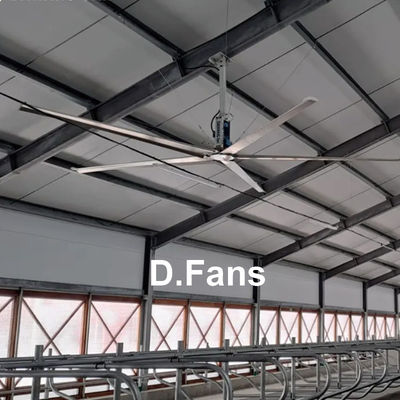

ซีรีส์ D.FANS

พัดลมอุตสาหกรรมขนาดใหญ่ซีรีส์ D.FANS เป็นพัดลมอุตสาหกรรมขนาดใหญ่พิเศษประหยัดพลังงาน HVLS ประเภทใหม่ที่พัฒนาขึ้นโดยอิสระโดยบริษัท Ventilation ตามหลักการอากาศพลศาสตร์ มีความเร็วต่ำ ปริมาณลมมาก และการหมุนเวียนอากาศแบบไร้จุดอับ ส่งเสริมผลกระทบจากลมธรรมชาติระดับ 1-3 สามารถขจัดความร้อนและความอับชื้น ปรับสมดุลความชื้นในอากาศ เพิ่มปริมาณออกซิเจนในพื้นที่ กำจัดควันและฝุ่น ลดความเข้มข้นของแบคทีเรีย และแก้ไขปัญหาต่างๆ เช่น ความอับชื้น ความชื้น การแบ่งชั้นของอากาศ และการสะสมของฝุ่นในพื้นที่สูงได้อย่างมีประสิทธิภาพ

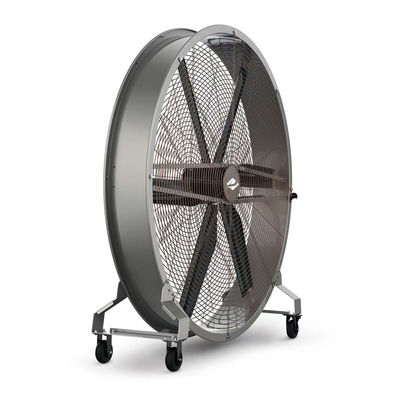

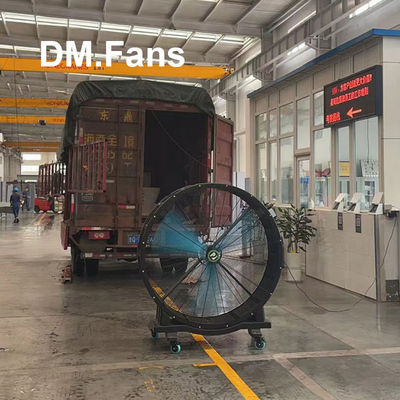

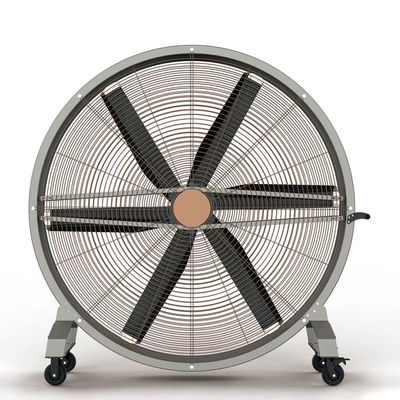

ซีรีส์ DM.FANS

ซีรีส์ DM.FANS เป็นพัดลม HVLS ขนาดใหญ่แบบเคลื่อนที่ด้วยมือที่พัฒนาและออกแบบโดยอิสระโดยบริษัท โดยอาศัยหลักการ PMSM แบบแม่เหล็กถาวรแบบซิงโครนัส ซีรีส์ DM.FANS ที่มีมุมกระจายลมกว้างพิเศษสามารถกระจายลมได้มากกว่า 40 เมตร ให้ความเย็นเทียบเท่าพัดลมขนาดเล็กกว่า 30 ตัว ล้อเลื่อนที่เข็นง่ายสามารถผ่านทางเข้ามาตรฐานได้ทุกบาน เหมาะสำหรับพื้นที่ในร่มและกลางแจ้งที่ต้องการการระบายอากาศและความเย็น เช่น โรงงาน/โรงยิม/งานกลางแจ้ง

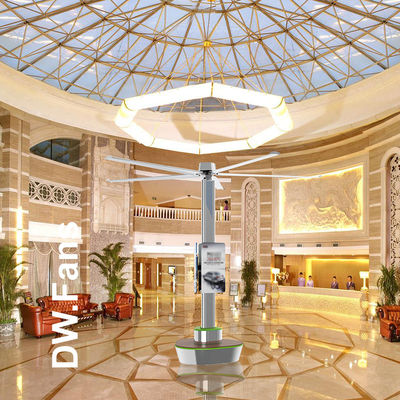

ซีรีส์ DW.FANS

ซีรีส์ DW.FANS เป็นพัดลมประหยัดพลังงาน HVLS แบบแนวตั้ง ซึ่งทำลายข้อจำกัดในการติดตั้งของพัดลมอุตสาหกรรมขนาดใหญ่แบบดั้งเดิม และเหมาะสำหรับพื้นที่ในร่มและกลางแจ้งที่ต้องการการระบายอากาศและความเย็น เช่น สนามบิน รถไฟความเร็วสูง สวนสนุก บาร์ ร้านอาหาร จัตุรัสพลเมือง ศูนย์การค้า เป็นต้น
ซีรีส์ DW.FANS แก้ปัญหาการระบายความร้อนกลางแจ้งในอุตสาหกรรม เนื่องจากข้อจำกัดของสถานที่และสภาพแวดล้อม อุปกรณ์ระบายอากาศและปรับอากาศทั่วไปมักทำงานได้ไม่ดีกลางแจ้ง อย่างไรก็ตาม พัดลมประหยัดพลังงานซีรีส์ DW.FANS เหมาะสมกว่าสำหรับอุปกรณ์ระบายอากาศและระบายความร้อนในสภาพแวดล้อมนี้ ซึ่งสามารถสร้างความรู้สึกสบายใกล้เคียงกับลมธรรมชาติ

เทคโนโลยีหลัก

การออกแบบใบพัด: ส่วนตัดขวางแบบแปรผันตามหลักอากาศพลศาสตร์

1. การออกแบบใบพัด: ส่วนตัดขวางแบบแปรผันตามหลักอากาศพลศาสตร์

ผ่านการวิเคราะห์การจำลองอากาศพลศาสตร์ การใช้ทฤษฎีความยาวคอร์ดเท่ากัน ร่วมกับหลักการความเร็วเชิงเส้นสัมพัทธ์ ได้พัฒนาและออกแบบใบพัดลมแบบส่วนตัดขวางแบบแปรผันตามหลักอากาศพลศาสตร์ ซึ่งค่อยๆ แคบลงและบางลงจากโคนใบพัดไปยังปลายใบพัด มีแรงที่สมดุลมากขึ้น การจ่ายอากาศสม่ำเสมอมากขึ้น และไม่มีโพรงตรงกลาง

2. การเลือกวัสดุใบพัด: แผ่นโลหะอัลลอยด์เกรดอุตสาหกรรมเกรดการบิน

ใช้แผ่นอลูมิเนียมอัลลอยด์เกรดการบิน 5052H32 ความหนา 1.5 มม. ขึ้นรูปด้วย CNC ความแม่นยำสูง มีความแข็งแรงและความยืดหยุ่นสูง รับประกันไม่แตกหัก น้ำหนักเบาและปลอดภัยขึ้น ใบพัดแต่ละใบมีน้ำหนักเพียง 6.7 กิโลกรัม (เส้นผ่านศูนย์กลาง 7.3 เมตร ไม่รวมส่วนบัฟเฟอร์) มีจำนวนใบพัดน้อยและน้ำหนักเบา ลดภาระมอเตอร์ ยืดอายุการใช้งาน และรับประกันความปลอดภัยและการประหยัดพลังงาน

3. การเชื่อมต่อใบพัด - กระบวนการย้ำหมุดหลายจุด

หมุดเหล็กแกนเหล็กความแข็งแรงสูง 16 ตัว แยกย้ำหมุดด้านบนและด้านล่าง (หมุดเดี่ยวสามารถรับแรงดึงได้ 1500 กก.) สร้างพื้นผิวอิสระที่ชั้นบนและล่างของใบพัดเพื่อรับแรงเหวี่ยงหนีศูนย์กลางที่รุนแรงเมื่อพัดลมทำงานเต็มความเร็ว

โครงสร้างบัฟเฟอร์ที่จดสิทธิบัตร: ส่วนประกอบพัดลมประสิทธิภาพสูง

1. ยางดูดซับแรงกระแทก

ด้วยการประสานงานที่แม่นยำสูงกับห้องบัฟเฟอร์ใบพัด จะช่วยดูดซับความเค้นและการสั่นสะเทือนของอากาศจากใบพัดได้อย่างมีประสิทธิภาพ ลดภาระมอเตอร์ และยืดอายุการใช้งาน

2.  1 ° เงยเล็กน้อย

มีขีดจำกัดมุมที่แม่นยำในห้องบัฟเฟอร์ และก้านใบพัดเชื่อมต่อกับห้องบัฟเฟอร์เพื่อสร้างการเคลื่อนที่เงยเล็กน้อย 1 ° ขจัดแรงต้านที่เกิดขึ้นระหว่างการทำงานของพัดลมได้อย่างมีประสิทธิภาพ และสร้างกระแสลมรูปกรวย ทำให้ไม่มีช่องว่างตรงกลางและเพิ่มความครอบคลุม

ฮับแบบบูรณาการที่จดสิทธิบัตร: แกนกลางของความปลอดภัยของพัดลม

ฮับแบบบูรณาการที่จดสิทธิบัตร

โดยการเชื่อมต่อแผ่นกดด้านบนและด้านล่างเข้ากับขั้นบันไดเว้าและนูนของก้านใบพัด ก้านใบพัดจะรวมเข้ากับฮับ/มอเตอร์ และโครงสร้างโดยรวมจะใช้เพื่อรับแรงเหวี่ยงหนีศูนย์กลางระหว่างการทำงานของพัดลม โดยไม่มีความเค้นใดๆ กับตัวยึดทั้งหมด

ปลอกเพลาทรงกรวยด้านในที่จดสิทธิบัตร

ชุดทรงกรวยด้านในที่จดสิทธิบัตรติดตั้งอยู่ตรงกลางฮับ สร้างการล็อคตัวเองเชิงโครงสร้างกับเอาต์พุตของมอเตอร์โรเตอร์ด้านใน ซึ่งจะขยายและกระชับโดยธรรมชาติภายใต้การกระทำของแรงโน้มถ่วง รับประกันการเชื่อมต่อที่เชื่อถือได้ระหว่างฮับโดยรวมและมอเตอร์

โครงสร้างป้องกันการตกที่ปลอดภัย

แหวนป้องกันการตกและมอเตอร์โรเตอร์ด้านใน: เชื่อมต่อก้านใบพัด 5 อันกับแหวนป้องกันการตกด้วยสลักเกลียว และสร้างปลอกแขวนกับโครงของเฟรม เพื่อป้องกันการตกเนื่องจากการหลุดของดุมล้อหรือเพลาหัก

แหวนป้องกันการตกและมอเตอร์โรเตอร์ด้านนอก

แหวนป้องกันการตกสร้างปลอกคอกับหน้าแปลนมอเตอร์ รับประกันการเกี่ยวเกี่ยวที่มีประสิทธิภาพในกรณีที่เพลามอเตอร์หัก และรับประกันการทำงานที่ปลอดภัย

กรณีศึกษา

หลักการ

——

พื้นที่เปิดโล่ง

กระแสลมจะพัดจากใบพัดลงสู่พื้น เมื่อกระแสลมกระทบพื้น จะถูกผลักออกไปทุกทิศทาง ขยายออกไปจนถึงระยะส่งหรือสิ่งกีดขวาง

พื้นที่ปิดสนิท

เมื่อกระแสลมที่ผลักออกไปถึงผนัง ผนังจะเบี่ยงเบนกระแสลมขึ้น หลังจากกระทบเพดาน กระแสลมที่ขึ้นจะถูกนำไปยังบริเวณความดันต่ำเหนือพัดลม ซึ่งจะถูกดึงลงสู่พื้น สิ่งนี้จะสร้างกระแสลมที่คล้ายการพาความร้อนซึ่งจะเพิ่มแรงส่ง

การรวมพัดลมหลายตัว

เมื่อมีพัดลมหลายตัวที่จัดวางอย่างเหมาะสม กระแสลมของพัดลมที่อยู่ติดกันจะมาพบกันเพื่อสร้างโซนแรงดัน โซนแรงดันจะทำหน้าที่เหมือนกำแพง ทำให้พัดลมแต่ละตัวทำงานเหมือนพัดลมที่ปิดสนิท โดยทั่วไป ประสิทธิภาพของพัดลมจะดีขึ้นเมื่อทำงานร่วมกับพัดลมอื่นๆ

สิ่งกีดขวาง

สิ่งกีดขวางบนพื้นจะปิดกั้นกระแสลมที่เคลื่อนที่ในแนวนอน แต่จะไม่ปิดกั้นกระแสลมมากเกินไปหากความสูงของสิ่งกีดขวางอยู่ต่ำกว่ากระแสลมที่ใช้งาน ลมจะไหลผ่านสิ่งกีดขวางเหล่านี้อย่างราบรื่น สูญเสียแรงส่งเล็กน้อย และเหลือพื้นที่นิ่งเล็กน้อยหลังสิ่งกีดขวาง

กรณีศึกษา

ผลการใช้งาน

ปรับปรุงสภาพแวดล้อมและความสบายของมนุษย์

——

1. การระบายอากาศตามธรรมชาติ

ใบพัดลมทำงานด้วยความเร็วต่ำเพื่อเร่งการหมุนเวียนอากาศภายในอาคาร ขจัดชั้นอุณหภูมิภายในอาคารได้อย่างมีประสิทธิภาพ และทำให้เกิดการแลกเปลี่ยนอากาศบริสุทธิ์ภายในและภายนอก

2. การระบายความร้อนของร่างกาย

จำลองความเร็วลมธรรมชาติระดับ 2-3 ระดับ การจ่ายอากาศหมุนเวียนแบบสามมิติรอบด้าน เร่งการระเหยของเหงื่อมนุษย์ และให้ผลการระบายความร้อน 5-8°C

3. การลดความชื้นในสิ่งแวดล้อม

ปริมาณลมมหาศาลจะพัดพาอากาศชื้นภายในอาคาร ยับยั้งการควบแน่นบนพื้นผิววัสดุ ลดแบคทีเรียและเชื้อรา และทำให้สภาพแวดล้อมการทำงานแห้งและสบายยิ่งขึ้น

4. การกำจัดฝุ่นในสิ่งแวดล้อม

พัดลม Dawang สามารถทำงานแบบย้อนกลับ ร่วมกับอาคารอากาศหรือเพลาอากาศของอาคาร และดึงอากาศเสียและควันจำนวนมากออกจากห้องได้อย่างรวดเร็ว เพื่อให้อากาศในสภาพแวดล้อมการทำงานสดชื่น

ฤดูใบไม้ผลิและฤดูใบไม้ร่วง

ในฤดูฝน มีฝนตกชุก ความชื้นสูง และอุณหภูมิแตกต่างกันมากระหว่างเช้าและเย็น การควบแน่นเกิดขึ้นได้ง่ายบนพื้นผิววัตถุ ซึ่งเอื้อต่อการเจริญเติบโตของแบคทีเรียและเชื้อรา นอกจากนี้ยังเร่งการเกิดออกซิเดชันและการเกิดสนิมของพื้นผิวโลหะ ใช้พัดลมเพดานขนาดใหญ่ประหยัดพลังงาน Dawang เพื่อเร่งการหมุนเวียนอากาศและยับยั้งเชื้อราได้อย่างมีประสิทธิภาพ ทำให้ห้องแห้งและป้องกันสินค้าจากการเกิดสนิมและเชื้อรา

ฤดูหนาว

ในฤดูหนาว สถานที่ขนาดใหญ่หลายแห่งใช้เครื่องทำความร้อน เช่น เครื่องปรับอากาศ เนื่องจากอากาศอุ่นลอยขึ้นอย่างต่อเนื่อง จึงเกิดการแบ่งชั้นของอากาศในพื้นที่ ทำให้มีอุณหภูมิสูงขึ้นที่ด้านบน ในขณะที่ผู้คนด้านล่างยังคงรู้สึกหนาว การใช้พัดลมประหยัดพลังงานขนาดใหญ่ Dawang สามารถกวนอากาศบนและล่างได้อย่างเต็มที่ ทำให้เกิดสมดุลของอุณหภูมิบนและล่าง ลดเวลาทำความร้อนของอุปกรณ์ และประหยัดได้อย่างมีประสิทธิภาพ 30%
ฤดูร้อน (ไม่มีเครื่องปรับอากาศ)

ในฤดูร้อน อุณหภูมิสูงขึ้น และช่วงบริการของพัดลมขนาดเล็กหรืออุปกรณ์ทำความเย็นส่วนบุคคลอื่นๆ มีขนาดเล็ก พัดลมอุตสาหกรรมขนาดใหญ่ Dawang มีความเร็วต่ำและปริมาณลมมาก จำลองลมธรรมชาติระดับ 2-3 ระดับที่พัดอย่างต่อเนื่อง ซึ่งสามารถให้ผลการระบายความร้อน 5-8°C และปรับปรุงคุณภาพสิ่งแวดล้อมและความสบายของมนุษย์

ฤดูร้อน (พร้อมเครื่องปรับอากาศ)

ในบางพื้นที่ เมื่อเครื่องปรับอากาศทำงาน เนื่องจากอากาศร้อนและเย็นแบ่งชั้น พื้นที่อาจเย็นและร้อนไม่สม่ำเสมอ ซึ่งจะเพิ่มการใช้พลังงานของอุปกรณ์ การใช้พัดลมประหยัดพลังงานขนาดใหญ่ Dawang สามารถเร่งการหมุนเวียนอากาศภายใน ขจัดชั้นอากาศ เพิ่มอุณหภูมิของเครื่องปรับอากาศ 2-3°C และประหยัดพลังงาน
